31 de desembre del 2018

Nombres irracionals i materials manipulatius

Òbviament els materials manipulatius tenen un lloc a les aules de l'ESO, també a les de 3r i 4t. les tasques que presentem en aquest post tenen com a finalitat il·lustrar aquesta possibilitat.

Tangrams
Si considerem que el costat del quadrat mesura 1, podem classificar els costats de les set peces segons tinguin longituds enteres o racionals
I a partir d'aquí podem fer-nos preguntes del tipus:
  • quin són els polígons formats per peces del Tangram que tenen tots els seus constats enters?
    • hi ha uns quants quadrilàters
Rectangles de perímetre 4, 6, 8, 10 i 12
    • però també altres polígons amb una quantitat parell de costats (a la imatge següent veiem una mostra d'hexàgons, octàgons i decàgons)
  • i tots els seus costats irracionals?
Hi són tots?

Font: capítol 4 del llibre Time Travel and Other Mathematical Bewilderments del Martin Gardner.

Val a observar que si considerem que la mida dels costats del quadrat gran és 1, val la classificació feta simplement variant el fet que ara el vermell indica "irracional" i el blau "racional".

Pattern Blocks
Tal com ja vam comentar en el post Pattern Blocks del blog d'Applets del Puntmat, les sis peces diferents que hi ha en aquest material es poden classificar en dos grups:
  • D'una banda el triangle, el trapezi vermell (que equival a tres triangles), el rombe blau (que equival a dos triangles) i l'hexàgon (que equival a sis triangles) i
  • D'altra banda, el quadrat i el rombe de color molt clar, que no podem posar en correspondència amb el triangle com les peces de l'altre grup però sí que podem relacionar entre elles (tal com es veu en la imatge, un quadrat equival a 2 rombes clars)
https://apps.mathlearningcenter.org/pattern-shapes/
Aquesta classificació no és arbitrària. Si considerem que els costats de les sis peces sempre mesuren 1 unitat, les àrees del quadrat i el rombe de color clar són nombres racionals (respectivament 1 i 1:2) però les àrees del triangle, trapezi vermell, rombe blau i hexàgon són nombres irracionals (respectivament: √3:4, 3√3:4, √3:2 i 3√3:2).

Aquestes relacions ens permeten deduir que l’àrea del dodecàgon de costat 1 és 6+3√3 (12 triangles verds i 12 rombes de color clar) i la imatge següent ens permet observar que aquest valor coincideix amb l'àrea de 3 quadrats que tenen per costat el radi del dodecàgon. Aquest radi coincideix amb la mida de la diagonal major de la peça clara: √(2+√3)

Teniu molta més informació sobre aquest material manipulatiu a la presentació de M. Àngels Portilla i Dani Ruiz al C2EM 2016: Pattern Blocks: tot un ventall de possibilitats a l'aula

Puig Blocs
El Pere Puig Adam al capítol “Iniciación al cálculo con irracionales cuadráticos” del seu llibre “Didáctica Matemática Eurística” (1956) parla de les peces d'un joc anomenat ROMBO que els amics del Grup Cúbic ens han donat a conèixer com a #puigblocs (peces amb forma de triangle rectangle isòsceles i rombe, angles interiors 45º, 45º i 90º i 45º, 135º, 45º i 135º, perímetres 2+√2 i 4, àrees 1/2 i √2/2 respectivament)

Font: www.todocoleccion.net
La gent del Creamat les va construir amb la seva impressora 3D i així van formar un mosaic amb el qual el Puig Adam va mostrar que (4+2√2)² = 24+16√2 (48 peces triangulars i 32 rombes, la totalitat de peces que conté cada capsa)


Aquesta idea permet visualitzar diferents productes de nombres irracionals. O com diu l'Anton Aubanell en Materials per a construir mosaics... i matemàtiques! (NouBiaix, 36): "la geometria i els nombres tenen aquí una esplèndida trobada!"

Per exemple: (1+√2)(2+√2) = 4+3√2
O (4+√2)² = 18+8√2 com es veu en aquesta imatge promocional d'un altre joc:
Amb aquestes també peces es poden construir octàgons regulars i deduir que l'àrea de l'octàgon de costat 1 és 2+2√2.

Teniu molta més informació sobre aquest material manipulatiu i la seva relació amb els Pattern Blocks a la presentació del Grup Cúbic a la seva primera jornada anual: Mostra de l’activitat del mosaic de Puig Adam i generalització a Pattern Blocks

Geoplans
Les tasques relacionades amb irracionals i els geoplans de trama quadrada són moltes
  • podem donar sentit visual a igualtats del tipus √2 + √2 = √8
Aprender a enseñar matemáticas en la educación secundaria obligatoria
(Calvo, Deulofeu, Jareño & Morera, 2016)
  • podem preguntar-nos quines longituds es poden representar sobre un geoplà
    • la resposta depèn de la mida del geoplà (per exemple en un geoplà de 3x3 com el que apareix en la tasca anterior, les longituds representables són 1, 2, √2, √5 i √8)
    • en un geoplà "infinit" les longituds representables són els múltiples d'1, √2, √5, √8, √10, √13, √17, √18 ... √x quan x és la suma de dos nombres quadrats
  • sabem pel Teorema de Pick que l'àrea de tot polígon que es pugui representar en aquests geoplans és un nombre racional (més precisament, un enter o un enter més 1/2) i aquest fet ens permet deduir que en aquests geoplans no es poden construir
    • triangles equilàters
      • imaginem per un moment que fos possible fer un d'aquests triangles de costat r. L'àrea d'un triangle equilàter de costat r és √3/4·r². Sabem que r només pot ser múltiple de √x sent x la suma de dos nombres quadrats. Per tant, r² seria un nombre enter i √3/4·r² seria un nombre irracional. Ja hem dit que totes les àrees de triangles representats en aquests geoplans són racionals, per tant, era impossible la suposició feta
    • octàgons regulars
      • ja hem vist que l'àrea de l'octàgon de costat 1 és 2(1+√2), o sigui, que l'àrea de l'octàgon de costat r és 2r²(1+√2), sempre irracional i per tant impossible en un geoplà de trama quadrada
    • dodecàgons regulars
      • també impossible atenent al fet que, com hem vist més a dalt, l’àrea del dodecàgon de costat r és 3r²(2+√3).
Triangles no equilàters (un d'ells ni tan sols és isòsceles)

9 de desembre del 2018

Pràctica productiva: restes (4)

A partir de que els alumnes sàpiguen fer restes en el rang 0-100 els podem presentar aquesta tasca, inspirada en "Monty the Python" una tasca publicada per l'ATM a "Rich Task Maths 1" (2011): "Hem dibuixat cinc serps sobre la graella del 100. La longitud d'una serp es calcula comptant quantes cel·les ocupa i el seu pes, fent la diferència entre els nombres que estan al cap i a la cua de cada serp. Les cinc serps dibuixades tenen longitud 7 però, quant pesa cadascuna?"



Encara que no és imprescindible diferenciar els dos extrems, per simplificar la comunicació direm que el cap és, dels dos extrems, el que conté el menor nombre i el cap, l'altre.

No hi ha misteri en el càlcul del pes de les serps rosa, taronja, verda o groga. El problema es presenta al moment de calcular el pes de la serp blava: el cap és el 18, però quina és la cua? el 29? el 38? el 40?. Els tres nombres poden ser la cua!! i aquí tenim la primera oportunitat per plantejar un repte als alumnes: trobar totes les serps que s'amaguen en aquesta imatge blava i els seus pesos.
Tres serps de formes diferents però amb la mateixa "silueta"
Atenent a aquesta distinció entre forma i silueta podem demanar maneres de representar una serp perquè no quedi dubte de com és la seva forma ni on està ubicada. Per exemple, la primera de les tres serps de l'última imatge podria representar-se així: 18, 28, 38, 39, 40, 30, 29.

Però hi ha moltes més preguntes amb les que podem enriquir aquesta activitat:
  • Pensant en serps de longitud 7 podem preguntar-nos: quant pesen les serps més pesants? quina forma tenen? Però és molt més interessant pensar en les serps més lleugeres... Totes les serps de pes 60 tenen la mateixa forma (la de la serp rosa de la imatge inicial) però les serps de pes 2 poden tenir formes molt diferents. A continuació aprofitem un applet de math_bot per ensenyar serps de longitud 7 i pes 2 però amb diferents siluetes:

  • Com canvia el rang de pes de les serps en funció de la seva longitud? Aquesta taula fa intuir interessants patrons i provoca fer-se noves preguntes (què més podem demanar a una taula?)
Aquesta taula substitueix una altra que els companys del
CEIP Sant Jordi de Palma van detectar que contenia errades:
el pes mínim d'una serp de longitud senar pot ser 1!

Aquí es veu una serp de longitud 11 i una
altra de longitud 33, totes dues de pes 1.
  • Si 26 és el cap d'una serp de longitud 5, on pot estar la seva cua?
Observar que el fet d'haver fixat que el cap és l'extrem amb
menor valor evita que les solucions d'aquesta pregunta
incloguin als nombres 24, 22, 19, 17, 15, 13, 8, 6 i 4
  • Quins són tots els pesos possibles per a les serps de longitud 6? Sabem que el pes mínim és 1 i el màxim és 50 però quins valors entre 1 i 50 són efectivament pesos de serps de longitud 6?

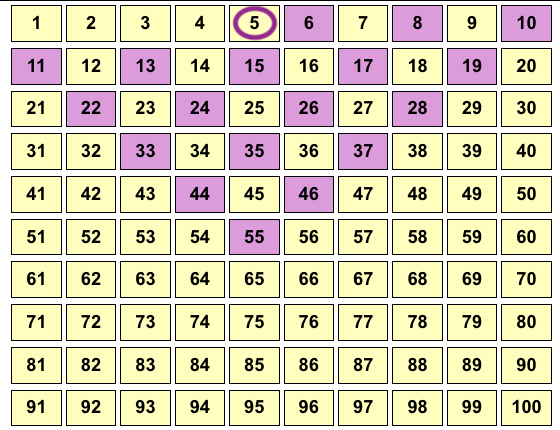

Podem començar pensant on pot estar la cua d'una serp de longitud 6, que tingui el cap, per exemple al 5 i a partir d'allí pesar les serps per ariibar a que els pesos possibles són 1, 3, 5, 6, 8, 10, 12, 14, 17, 19, 21, 23, 28, 30, 32, 39, 41 i 50!!

Observar que aquí no perdem solucions per demanar que el cap tingui un valor
més petit de la cua (perdem serps, per exemple, 5-15-25-24-14-4, però no perdem
pesos possibles ja que ja tenim una serp de pes 1: la que té el cap al 5 i la cua al 6)
Però això només és l'inici. Se'ns obre un ventall enorme de preguntes que encara no ens hem fet: quina és la serp més llarga que no toqui a cap nombre parell? i a cap primer? i a cap quadrat?

Una serp de longitud 19 que no toca cap múltiple de 3
